Как да накарате Rockford Mitsubishi да възпроизвежда USB стикове и да свързва Bluetooth

Инсталирайте USB и свържете Bluetooth към главното устройство Rockford Fosgate

Много автомобили на Mitsubishi, включително Pajero, са оборудвани със стандартни високоговорители Rockford Fosgate. При спорове относно качеството на звука на тази система много копия са счупени, но мога да кажа само едно: тази музика е повече от задоволителна за мен. Да, при фабричните настройки системата има плосък неразбираем звук, но си струва да си поиграете малко с настройките и звукът се отваря много добре.

Бях неудобно от наличието на таблет, 3G точка за достъп и навигатор, като отделни устройства с Android, които нямаха смисъл да се дублират с едно несменяемо устройство. И тогава изведнъж открих, че главното устройство има AUX вход, сигналът от който може да се включи с продължително натискане на бутона CD на муцуната на радиото. И мисълта ми потече в другата посока.

Bluetooth в Mitsubishi: бутон за редовно място

USB в Mitsubishi: плейър, свързан към главното устройство

Не може да е, мислех си, че китайците не са изградили миниатюрно устройство, захранвано от 12 волта и способно да възпроизвежда mp3 от флашка. Разбих стотици различни устройства, намерих това, което търсех: 12v мини USB MP3 декодираща платка.

Поръчах този и трима други играчи от различни доставчици. Един от тях при пристигането се оказа петволтов и аз инсталирах USB в стар касетофон на LG, като по този начин му дадох още много години пълноценен живот. Вторият дойде без кабели и с пукнато дистанционно управление. Третата платка се оказа пълноправен грамофон с вграден усилвател, захранвах го с три 18650 батерии и го вмъкнах в стар компютърен високоговорител - сега имам високоговорители, които можете да вземете със себе си навсякъде и те ще забавляват хора там за една седмица. (Статията е написана преди няколко години, когато високоговорителите с Bluetooth не се продават на всеки ъгъл.) И четвъртото, връзката към която дадох по-горе, се оказа това, от което се нуждаете.

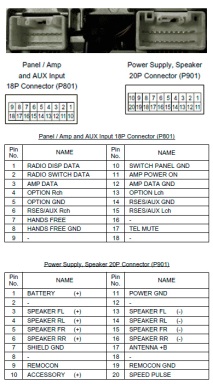

Тогава въпросът беше малък. След много търсене в интернет намерих щифта на конектора Rockford. Също така разбрах, че аудио входните проводници са прекарани в цялата кола и имат два съединителни съединителя: единият под облицовката в багажника за DVD чейнджър, а вторият вътре в торпедото за свързване на DVD на тавана. Тъй като имам люк в колата си, екранът на покрива изчезва от само себе си. Никога няма да сложа DVD чейнджър в багажника. Затова реших да не се занимавам с търсенето на конектори и издърпването на проводници от тях към платката, а свързан директно към конектора близо до радиото.

И така, трябва внимателно да отрежем проводници 6, 14 и 15, като по този начин премахнем смущенията от окабеляването, прекарано през цялата машина, да запоим съответно проводниците на десния канал, земята и левия канал и внимателно да изолираме с термо свиващи се тръби. Разбрахме връзката с магнетофона.

Сега храна. Изборът на точка за свързване на захранването зависи от това къде ще инсталирате USB платката. Взех плюс 12 от конектора за подсветка на климатика (син проводник горе вдясно) и просто хвърлих минуса на земята (под фиксиращия винт на радиото).

Писах и писах, но забравих, че за всички тези манипулации трябва да премахнете главното устройство. Като цяло централната конзола изглежда доста солидно, не можете да се приближите. Но, както се оказа, премахването на радиото е бързо и лесно.

Как да премахнете главното устройство Rockford на Mitsubishi Pajero

Много просто. На първо място, премахваме вентилационните дефлектори отстрани на радиото. Използвайки метална владетел, широка отвертка или тъп нож, ние извиваме резетата в ъглите (отстрани и в самото дъно - под дъното на детайла, вижте снимката). След това внимателно извадете муцуната на радиото, като не забравяте да изключите дисплея, след това изключете и спуснете панела за управление на климата надолу. Всичко е заключено, така че е по-добре да направите това, когато интериорът на автомобила е добре затоплен. Всичко. Радиото е прикрепено с четири винта. Развиваме го - и той е в нашите ръце. Всъщност нямаме нужда от самия магнетофон, а само от конектор. Има два от тях, по-широк 20-пинов и по-тесен 18-пинов. Интересуваме се от втория. Какво да правя с него, написах по-горе. Сега да преминем към инсталирането на самата платка.

Къде да инсталирате USB конектора за Rockford на Mitsubishi Pajero

Всъщност има много места. Но всички те включват непоправими щети на големи (и скъпи) фабрични части. Така че, с цялото богатство на избора, няма много възможности. Или в запалката (тогава тя винаги трябва да е отворена за управление на музиката), или на мястото на някои от щепселите под волана, или вместо някой друг щепсел. Изборът ми падна върху фалшив бутон над десния дефлектор. Самият фалшив бутон е консуматив, струва около $ 7 и в случай на повреда може лесно да бъде заменен с нов. Съжалявам, че режа торпедото.

Тъй като дефлекторът беше премахнат, аз просто развих капачката и я занесох вкъщи, където с помощта на скалпел, поялник и пили направих от него шаси за моята USB платка. Трябва да се отбележи, че предната повърхност на щепсела не е перпендикулярна на другите му равнини, поради което по време на монтажа дъската ще опира в лявата страна и дъното. Тези повърхности не са функционални, просто изцедих слотовете за инсталиране на платката с поялник на подходящите места.

Когато изрязвате предната част, не се поддавайте на желанието да премахнете цялата повърхност; трябва да оставите място за отворите, в които ще се завинтват винтовете, задържащи декоративния панел на дъската. Ако имате прави ръце и с дължимата грижа, ревизията отнема час и половина.

Ако имате различна конфигурация на превозното средство, тогава вместо фалшив бутон може да се инсталира индикатор за въздушна възглавница или бутон за изключване на защитната лента. В този случай бих препоръчал да инсталирате друга платка, за нея са достатъчни три дупки: миниатюрно дистанционно управление за око, правоъгълно за USB конектор и тънък слот за micro-SD карта. Тази платка е инсталирана в запалката и изобщо не се вижда, но изглежда нещо подобно.
